塑料管安装防火阻火措施的要求

随笔

【管道防水】

《建筑防火通用规范》GB55037-2022【条文】
6.3.2 电气竖井、管道井、排烟或通风道、垃圾井等竖井应分别独立设置，井壁的耐火极限均不应低于1.00h 。

6.3.3 除通风管道井、送风管道井、排烟管道井、必须通风的燃气管道竖井及其他有特殊要求的竖井可不在层间的楼板处分隔外，其他竖井应在每层楼板处采取防火分隔措施，且防火分隔组件的耐火性能不应低于楼板的耐火性能。
【条文说明】6.3.1～6.3.3 这三条规定了建筑内各类竖井的基本防火要求，以保证建筑竖向防火分区的有效性，防止火势通过竖井蔓延。
    建筑中的管道井、电缆井、电梯井等竖向井道是烟火竖向蔓延的通道，有的自身还存在一定的火灾危险性，建造时要将不同类别的竖向井道独立设置，并使竖井的井壁具备一定耐火极限。建筑内的每个电梯井均应各自独立设置，不允许敷设、穿越可燃气体和可燃液体管道，并且电梯层门应具备足够的耐火完整性能。
    为有效阻止火势在竖井内的蔓延，防止产生烟囱效应而加剧火势并导致快速蔓延至多个楼层，除不允许在层间隔断的竖井外，需在竖井的每层楼板处用相当于楼板耐火极限的不燃材料和防火封堵组件等分隔和封堵。防火封堵组件应能与相应构件或结构协同工作，具有与封堵部位构件或结构相当的耐受火焰、高温烟气和其他热作用的性能。不同管线在竖井内的敷设和防火要求，还需符合国家现行相关标准的规定。

6.3.4  电气线路和各类管道穿过防火墙、防火隔墙、竖井井壁、建筑变形缝处和楼板处的孔隙应采取防火封堵措施。防火封堵组件的耐火性能不应低于防火分隔部位的耐火性能要求。
【条文说明】本条规定了电线电缆、电气槽盒等及各类管道（如给水排水管道、输送可燃气体或可燃液体的管道、除尘管道及其他工艺管线、各类通风和防排烟管道）在建筑内穿越防火分隔处的防火封堵要求。
    各类建筑内敷设的各类管线在穿越防火墙、防火隔墙、防火分隔楼板处及其他防火分隔部位处的孔洞和缝隙，均需要采用防火封堵组件封堵，以确保防火分隔的有效性。各类缝隙和孔洞封堵的技术措施及要求，可以按照现行国家标准《建筑防火封堵应用技术标准》GB/T 51410的规定确定。
《建筑防火通用规范GB55037-2022 实施指南》，227~230页
【条文要点】各类线路、管道在穿过防火墙、防火隔墙、楼板等防火分隔构件时，必然会形成一定的孔隙或者被管道贯穿，导致此处的防火分隔完整性被破坏，应采取相应的防火封堵措施。这两条规定了各类线路、管道在穿越防火分隔处的关键防火技术要求及相应的性能要求，以保证防火墙、防火隔墙、楼板等防火分隔构件能够可靠发挥阻止火灾蔓延的作用。......
又如，国家标准《建筑防火封堵应用技术标准》GB/T 51410-2020第5.2.4 条规定，塑料管道贯穿具有耐火性能要求的建筑结构或构件时，贯穿部位的环形间隙应采用以下方式封堵:
1)采用矿物棉等背衬材料填塞，并覆盖膨胀性的防火封堵材料;
2) 采用防火封堵板材封堵，并在管道与防火封堵板材之间的缝隙填塞膨胀性的防火封堵材料。
对于公称直径大于 50mm的管道，还应在竖向贯穿部位的下侧或水平贯穿部位两侧的管道上设置阻火圈或阻火包带。

《建筑设计防火规范》GB50016-2014（2018年版）【条文】
6.3.5（原强） ...建筑内的其他管道，在穿越防火隔墙、楼板和防火墙处的孔隙应采用防火封堵材料封堵。

6.3.6 建筑内受高温或火焰作用易变形的管道，在贯穿楼板部位和穿越防火隔墙的两侧宜采取阻火措施。

《建筑给水排水设计标准》GB50015-2019【条文】
4.4.10 金属排水管道穿楼板和防火墙的洞口间隙、套管间隙应采用防火材料封堵。塑料排水管设置阻火装置应符合下列规定：
    1 当管道穿越防火墙时应在墙两侧管道上设置；
    2 高层建筑中明设管径大于或等于dn110排水立管穿越楼板时，应在楼板下侧管道上设置；
    3 当排水管道穿管道井壁时，应在井壁外侧管道上设置。
【条文说明】建筑塑料排水管穿越楼层设置阻火装置的目的是防止火灾蔓延。
    2 本款规定塑料排水立管穿越楼板设置阻火装置的条件：
①在高层建筑中的排水管；
②明设的，而非安装在管道井或管窿中的塑料排水立管；
③塑料管的外径大于或等于dn110mm。这三个前提条件必须同时存在。这是根据我国模拟火灾试验和塑料管道贯穿孔洞的防火封堵耐火试验成果确定。
    3 本款的规定是依据现行国家标准《建筑设计防火规范》GB50016-2014对穿管道井壁防火分隔要求确定的，“管道井”是设有检修门，可进人或不进人的穿越管道的空间，而不是管窿。
    塑料排水管采用阻火圈应符合现行行业标准《塑料管道阻火圈》GA 304的规定。

《建筑排水塑料管道工程技术规程》 CJJ/T 29-2010【条文】
4.1.3   敷设在高层建筑室内的塑料排水管道，当管径大于等于110mm时，应在下列位置设置阻火圈：
（1）明敷立管穿越楼层的贯穿部位；
（2）横管穿越防火区的隔墙和防火墙的两侧；
（3）横管穿越管道井井壁或管窿围护墙体的贯穿部位外侧。
（4）阻火圈应符合《硬聚氯乙烯建筑排水管道阻火圈》GA304的规定

4.1.4 阻火圈应符合现行行业标准《硬聚氯乙烯建筑排水管道阻火圈》GA304的规定。（后注：新版为《塑料管道阻火圈》 XF304-2012）

《建筑给水塑料管道工程技术规程》CJJ/T98-2014
4.3.2 冷水立管穿越楼板处，应结合贯穿部位的防渗漏措施设置固定支承，管外壁与楼板之间的空隙部位应采用细石混凝土填实，管道根部应设置聚氯乙烯(PVC-U)护套管，套管应窝嵌在地面找平层内，套管顶部高出地坪完成面不宜小于70mm。

4.3.3 热水立管穿越楼板处，应预埋硬聚氯乙烯(PVC-U)套管，套管高出地坪完成面不宜小于70mm，且在立管离地250mm位置处应设固定支承。

4.3.4 冷热水管道穿梁、柱、墙体部位应预留孔洞、埋设套管；当埋设套管时，套管长度应与墙体、梁柱的厚度相同。

4.3.5 热水管穿梁、柱、墙体部位应埋设套管，其内径不应小于管道保温管外径30mm。

《建筑防火封堵应用技术标准》GB/T51410-2020【条文】
3.0.15 无机堵料、柔性有机堵料、防火密封胶、泡沫封堵材料等防火封堵材料的燃烧性能、理化性能及防火封堵组件的耐火性能，应符合现行国家标准《防火封堵材料》GB23864的有关规定。阻火圈的燃烧性能、理化性能和耐火性能应符合现行行业标准《塑料管道阻火圈》GA304的有关规定。

5.2.4  塑料管道贯穿具有耐火性能要求的建筑结构或构件时，贯穿部位的环形间隙应采用矿物棉等背衬材料填塞并覆盖膨胀性的防火封堵材料;或采用防火封堵板材封堵，并在管道与防火封堵板材之间的缝隙填塞膨胀性的防火封堵材料。对于公称直径大于50mm 的管道，还应在竖向贯穿部位的下侧或水平贯穿部位两侧的管道上设置阻火圈或阻火包带。

《建筑防火封堵应用技术规程》CECS154：2003
3.2.6 输送不燃液体、气体或粉尘的可燃管道贯穿混凝土楼板或混凝土、砌块墙体或轻质防火分隔墙体时 ，其防火封堵应符合下列规定∶
1  当管道公称直径不大于32 mm，且环形间隙不大于25 mm时，，应采用有机堵料如防火泥、防火泡沫或防火密封胶等封堵
2  当管道公称直径不大于32 mm，且环形间隙大于25 mm时，应采用有机堵料如防火泡沫，或矿棉板、防火板或有机堵料如防火发泡砖并辅以有机堵料如防火泥或防火密封胶等封堵;
3  当管道公称直径大于32 mm时，应采用阻火圈或阻火带并辅以有机堵料如防火泥或防火密封胶等封堵。

《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002【条文】
3.3.13 管道穿过墙壁和楼板，应设置金属或塑料套管。安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。管道的接口不得设在套管内。

《塑料管道阻火圈》 XF304-2012【内容】【链接】
1 范围  本标准适用于工业与民用建筑内部硬聚氯乙烯（PVC）塑料排水管道用阻火圈。其他塑料管道用阻火圈可参照本标准。

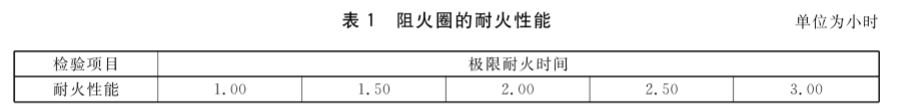

5.1 耐火性能     阻火圈的耐火性能应符合表1的规定。



《防火封堵材料》GB23864-2009【内容】
