给排水管道穿越楼板、屋面、墙体、水池等处的设置要求（套管）

随笔

《建筑给水排水与节水通用规范》GB55020-2021（强）
8.1.8 地下室或地下构筑物外墙有管道穿过时，应采取防水措施。对有严格防水要求的建筑物，应采用柔性防水套管。
【条文说明】经过多年的实践，该条的执行可有效地防止质量事故的产生，如果忽略了此条内容或不够重视将造成严重的后果。有严格防水要求的部位，如水泵吸水管穿过水池池壁处应设置柔性防水套管。

《建筑与市政工程防水通用规范》GB55030-2022（强）
4.1.8 防水节点构造设计应符合下列规定∶
1  附加防水层采用防水涂料时，应设置胎体增强材料；
2  结构变形缝设置的橡胶止水带应满足结构允许的最大变形量
3 穿墙管设置防水套管时，防水套管与穿墙管之间应密封。

4.6.6 室内工程的防水构造设计应符合下列规定：
  1 地漏的管道根部应采取密封防水措施；
  2 穿过楼板或墙体的管道套管与管道间应采用防水密封材料嵌填压实；
  3 穿过楼板的防水套管应高出装饰层完成面，且高度不应小于20mm。

5.1.10 管件穿越有防水要求的结构时应设置套管，套管止水环与套管应满焊。穿管后应将套管与管道之间的缝隙填塞密实，端口周边应填塞密封胶。
【条文说明】 管件穿越有防水要求的混凝土板、墙体时应设置套管。预先埋设穿墙、板管是为了避免浇筑混凝土完成后，重新凿洞破坏防水层，造成工程渗漏隐患。穿墙、板管外壁与混凝土交界处是防水薄弱环节，穿墙、板管中部加上止水环以改变水的渗透路径，从而达到防水效果。如果止水环与管不满焊，或满焊而不密实，则止水环与管接触处仍是防水薄弱环节，因此防水套管止水环应与套管满焊；穿管后应采用密封材料将套管间隙填塞密实，端口周边应填塞密封胶。

《建筑与市政工程抗震通用规范》GB55002-2021（强）
6 市政工程抗震措施
6.2.9 城镇给水排水和燃气热力工程中，管道穿过建（构）筑物的墙体或基础时，应符合下列规定∶
1 在穿管的墙体或基础上应设置套管，穿管与套管之间的间隙应用柔性防腐、防水材料密封。
2 当穿越的管道与墙体或基础嵌固时，应在穿越的管道上就近设置柔性连接装置。
【条文说明】6.2.8～6.2.12 这几条明确给水排水和燃气热力工程中各类管道的基本构造措施。

《建筑给水排水设计标准》GB50015-2019
3.6.17 给水管道穿越下列部位或接管时，应设置防水套管：
    1 穿越地下室或地下构筑物的外墙处；
    2 穿越屋面处；
    3 穿越钢筋混凝土水池（箱）的壁板或底板连接管道时。
《GB50015-2019实施指南》，3.6.17条，57页，【释义与实施要点】给水管道在穿越上述部位处，为防止渗漏，应在管道穿越处设置防水套管。防水套管具体做法可参见国家建筑标准设计图集《防水套管》02S404。

3.6.18 明设的给水立管穿越楼板时，应采取防水措施。
【条文说明】 管道穿过墙壁和楼板时，应设置金属或塑料套管。安装在楼板内的套管，其顶部高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。穿过楼板的套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。管道的接口不得设在套管内。

4.4.10 金属排水管道穿楼板和防火墙的洞口间隙、套管间隙应采用防火材料封堵。塑料排水管设置阻火装置应符合下列规定：
    1 当管道穿越防火墙时应在墙两侧管道上设置；
    2 高层建筑中明设管径大于或等于dn110排水立管穿越楼板时，应在楼板下侧管道上设置；
    3 当排水管道穿管道井壁时，应在井壁外侧管道上设置。
【条文说明】 建筑塑料排水管穿越楼层设置阻火装置的目的是防止火灾蔓延。
    2 本款规定塑料排水立管穿越楼板设置阻火装置的条件：①在高层建筑中的排水管；②明设的，而非安装在管道井或管窿中的塑料排水立管；③塑料管的外径大于或等于dn110mm。这三个前提条件必须同时存在。这是根据我国模拟火灾试验和塑料管道贯穿孔洞的防火封堵耐火试验成果确定。
    3 本款的规定是依据现行国家标准《建筑设计防火规范》GB 50016-2014对穿管道井壁防火分隔要求确定的，“管道井”是设有检修门，可进人或不进人的穿越管道的空间，而不是管窿。
    塑料排水管采用阻火圈应符合现行行业标准《塑料管道阻火圈》GA 304的规定。
《GB50015-2019实施指南》，4.4.10条，123页，【释义与实施要点】现行国家标准《建筑设计防火规范》GB50016-2014(2018年版)第6.1.6条规定：“除本规范第6.1.5条规定外的其他管道不宜穿过防火墙，确需穿过时，应采用防火封堵材料将墙与管道之间的空隙紧密填实……”;第6.3.6条：“建筑内受高温或火焰作用易变形的管道，在贯穿楼板部位和穿越防火隔墙的两侧宜采取阻火措施”。
建筑塑料排水管属于受高温或火焰作用易变形的管道，穿越楼层设置阻火装置的目的是防止火灾蔓延。本条第2款规定塑料排水立管穿越楼板设置阻火装置的条件：①在高层建筑中的排水立管；②明设的，而非安装在管道井或管窿中的塑料排水立管；③塑料管的外径大于或等于dnl10。这三个前提条件必须同时存在。这是根据我国模拟火灾试验和塑料管道贯穿孔洞的防火封堵耐火试验成果确定的。由公安部上海消防研究所、上海市建筑科学研究院(集团)有限公司会同设计、施工、管道制造企业进行了建筑排水PVC-U火灾模拟测试。按住宅卫生间实样，分别以明设和在管窿内暗设两种方式安装了dn50、dn75、dn110三种立管。经测试：管窿内暗设的立管未发生变异；明设管道唯有dnl10发生了软化变形。经研究分析，dnl10辐射受热面积最大而软化，高层建筑扑救火灾难度大，明装dn110塑料排水管易软化且变形大，火灾蔓延可能性大。
本条第3款的规定是依据现行国家标准《建筑设计防火规范》GB50016-2014(2018年版)对穿管道井壁防火分隔要求确定的。“管道井”是设有检修门，可进人或不进人的穿越管道的空间。而“管窿”是管道安装好后砌筑的不进人的围护空间，排水横支管接入立管穿越管窿壁处无需安装阻火圈。
塑料排水管采用的阻火圈应符合现行行业标准《塑料管道阻火圈》GA304的要求。阻火圈是一种安装在管道外壁的阻火装置，在金属外壳内嵌填受热会膨胀耐火材料，会将穿越楼板或隔墙的软化了的塑料排水管挤压而封堵，达到阻断火灾蔓延的目的，对于排水立管一般装在立管穿越楼板处的底部。

《建筑机电工程抗震设计规范》GB50981-2014
4.1.2 管道的布置与敷设应符合下列规定：...
  4 管道不应穿过抗震缝。当给水管道必须穿越抗震缝时宜靠近建筑物的下部穿越，且应在抗震缝两边各装一个柔性管接头或在通过抗震缝处安装门形弯头或设置伸缩节；
  5 管道穿过内墙或楼板时，应设置套管；套管与管道间的缝隙，应采用柔性防火材料封堵；
  6 当8度、9度地区建筑物给水引入管和排水出户管穿越地下室外墙时，应设防水套管。穿越基础时，基础与管道间应留有一定空隙，并宜在管道穿越地下室外墙或基础处的室外部位设置波纹管伸缩节。

《消防给水及消火栓系统技术规范》GB50974-2014
5.1.13 离心式消防水泵吸水管、出水管和阀门等，应符合下列规定：...
   10 消防水泵的吸水管、出水管道穿越外墙时，应采用防水套管；当穿越墙体和楼板时，应符合本规范第 12.3.19 条第5款的要求；
   11 消防水泵的吸水管穿越消防水池时，应采用柔性套管；采用刚性防水套管时应在水泵吸水管上设置柔性接头，且管径不应大于DN150。

12.3.19 架空管道的安装位置应符合设计要求，并应符合下列规定：...
    3 消防给水管穿过地下室外墙、构筑物墙壁以及屋面等有防水要求处时，应设防水套管；
    4 消防给水管穿过建筑物承重墙或基础时，应预留洞口，洞口高度应保证管顶上部净空不小于建筑物的沉降量，不宜小于0.1m，并应填充不透水的弹性材料；
    5 消防给水管穿过墙体或楼板时应加设套管，套管长度不应小于墙体厚度，或应高出楼面或地面50mm；套管与管道的间隙应采用不燃材料填塞，管道的接口不应位于套管内；
    6 消防给水管必须穿过伸缩缝及沉降缝时，应采用波纹管和补偿器等技术措施；
    7 消防给水管可能发生冰冻时，应采取防冻技术措施；
    8 通过及敷设在有腐蚀性气体的房间内时，管外壁应刷防腐漆或缠绕防腐材料。
    检查数量：按数量抽查30%，不应少于10件。
    检验方法：尺量检查。

《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
3.3.3（原强） 地下室或地下构筑物外墙有管道穿过的，应采取防水措施。对有严格防水要求的建筑物，必须采用柔性防水套管；
【条文说明】原《规范》经过多年的实践对该条执行较为认真并有效地防止了质量事故的产生。如果忽略了此条内容或不够重视将造成严重的后果，所以将此条列为强制性条文。

3.3.13 管道穿过墙壁和楼板，应设置金属或塑料套管。安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。管道的接口不得设在套管内。
【条文说明】原《规范》条文，增加了套管与管道之间缝隙应用阻燃密实材料。经过调研了解到，这个缝隙不堵不美观，而且不具私密性，所以增加此内容。

《综合医院建筑设计标准》GB51039-2014（2024版）
6.1.1F  平急两用空间的给水排水管道穿越本区域或相邻区域的楼板、墙处应采取密封措施，防止不同空间的空气相互渗透，连通不同生物安全等级的墙上的开孔应采用强化密封措施，并应符合下列规定：
  1 应在穿越楼板和墙处设置套管，套管与楼板、墙应预埋或预制，实现密封；
  2 管道与套管之间的缝隙应采用柔性材料填充密实；
  3 套管的两侧应设置扣板，应用工程胶密实；
  4 管道穿越楼板和防火墙处应满足楼板或防火墙耐火极限的要求。


《防水套管》02S404

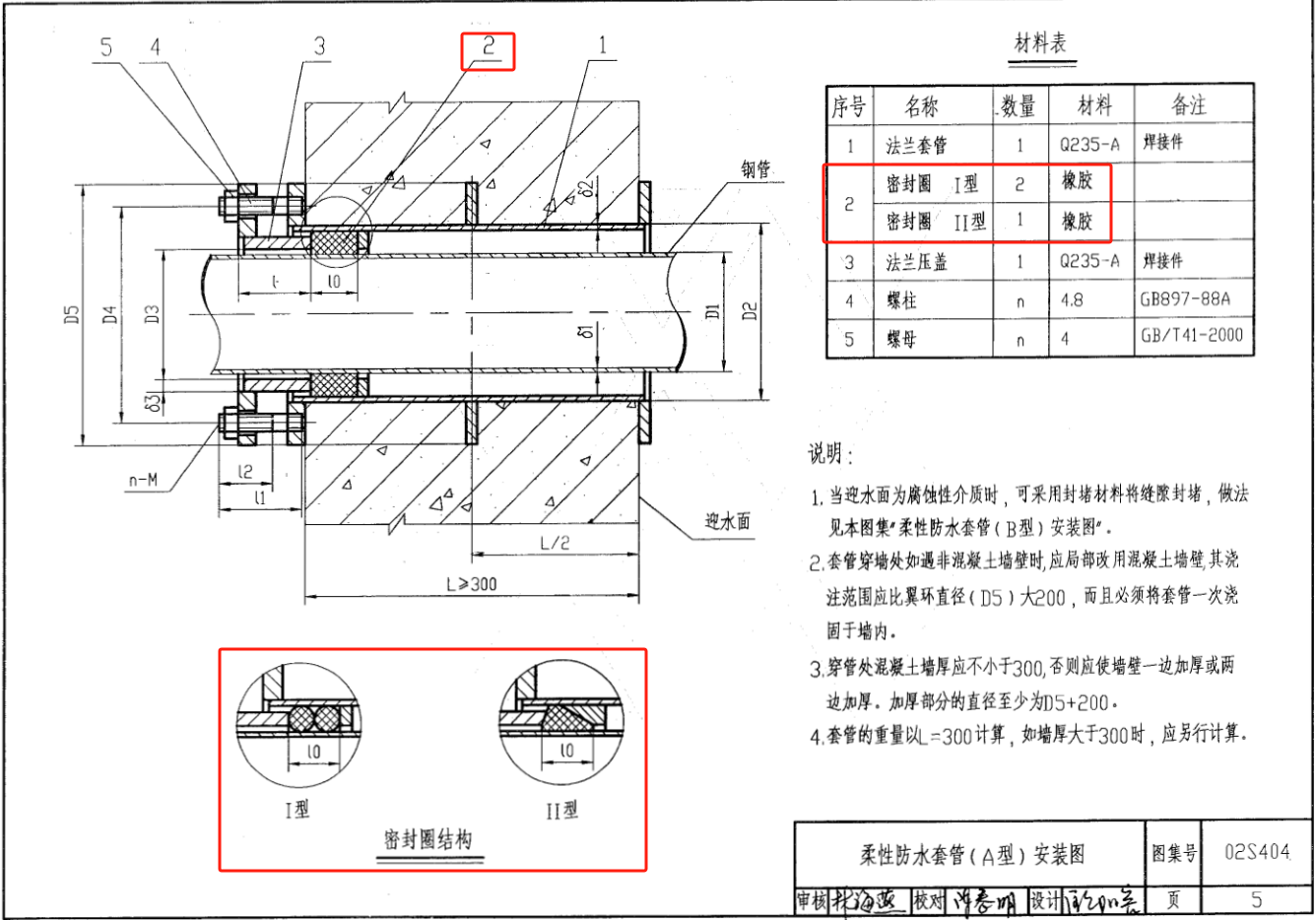

3.1  防水套管按结构形式分为柔性防水套管(A、B型)、刚性防水套管(A、B、C型)及刚性防水翼环三种类型。
3.2  柔性防水套管适用于有地震设防要求的地区，管道穿处承受振动和管道伸缩变形、或有严密防水要求的构(建)筑物。A川般用于水池或穿内墙，B型用于穿构(建)筑物外墙I型密封圈适用于一般防水要求，II型适用于较严密的防水要求。适用温度范围: -20°C~ +80°C当穿墙管与泵或增压设备的进、出管道连按制，宜在连接处设置柔性连接。

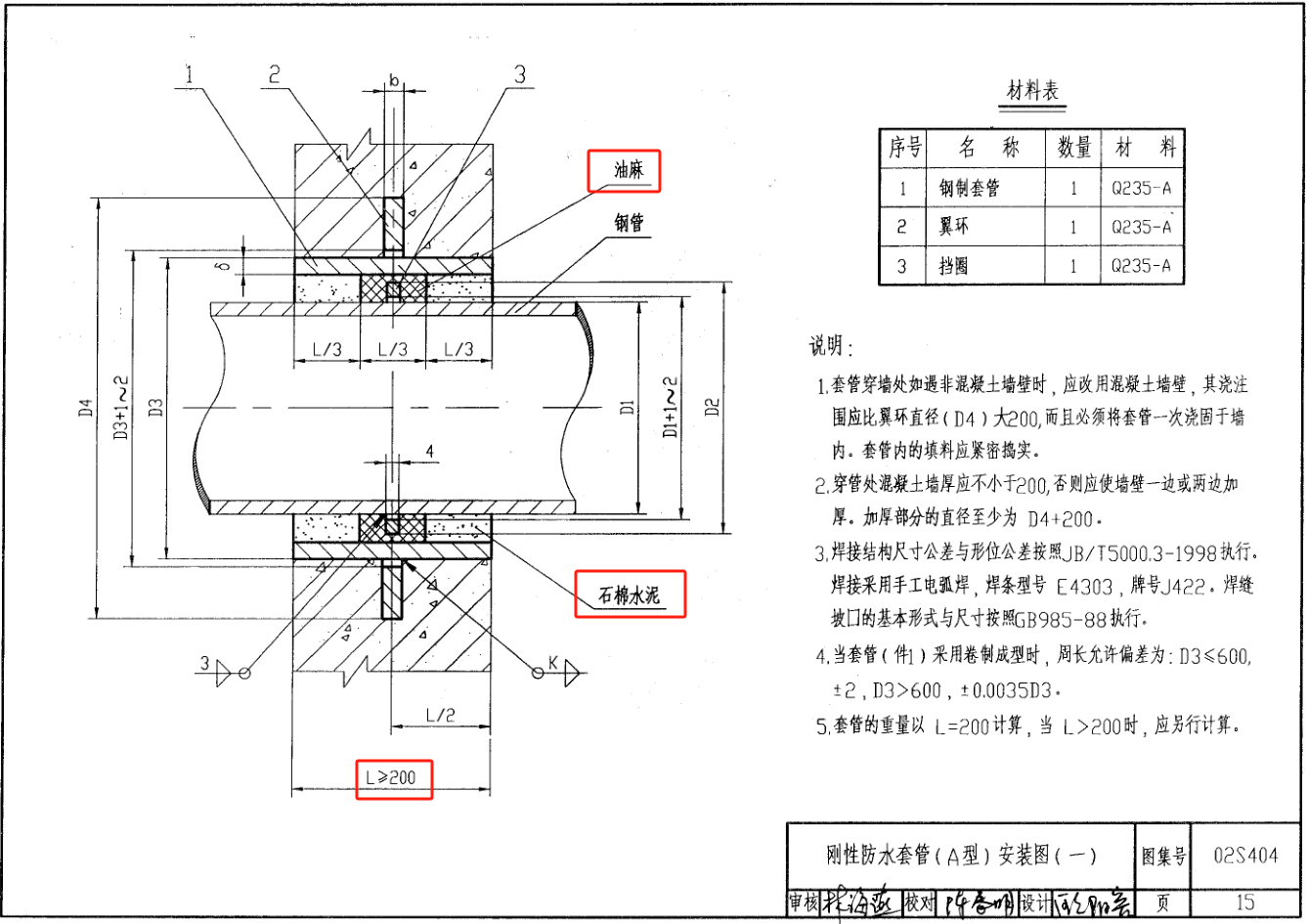

3.3 刚性防水套管适用于管道穿墙处不承受管振动和伸缩变形的构(建)筑物。对于有地震设防要求的地区，如采用刚性防水套管应在进入池壁或建筑物外墙的管道上就近设置柔性连接。A型适用于钢管，B、C型适用于球墨铸铁管及铸铁管。




《建筑排水管道安装-塑料管道》19S406
管道穿楼面（A、B型）        34
管道穿楼面（C、D型）        35
管道穿楼面（E、F型）        36
管道穿楼面（G型）        37
管道穿屋面        38
管道穿外墙、内墙、井壁及砂基础        39
管道穿承重墙        40
《建筑给水铜管道安装》09S407-1
管道穿墙体、池壁安装        24
管道穿楼板、屋面安装        25
《建筑给水薄壁不锈钢管道安装》22S407-2
管道穿墙体、墙基础、池壁安装        58
管道穿楼板、屋面安装        59
《建筑生活排水柔性接口铸铁管道与钢塑复合管安装》13S409
管道穿内墙及压力排水出户水封井图        33
管道穿地下室外墙、砖墙基础及埋地安装图        34
管道穿楼面、屋面及通气帽安装图        35
《建筑特殊单立管排水系统安装》10SS410
《建筑给水复合金属管道安装》10SS411
《屋面雨水排水管道安装》15S412
柔性接口铸铁排水横管或立管穿楼板固定安装        73

随笔

《广东省住宅工程质量常见问题防治操作指南2022-06》
（十二）生活、消防给水、生活排水系统管道渗漏
1.设计技术措施...

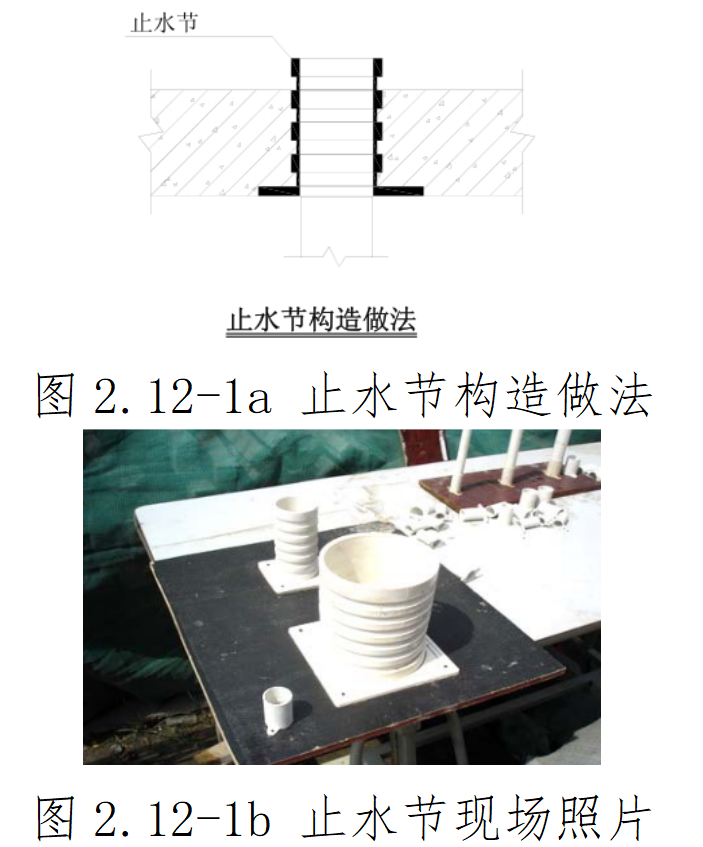

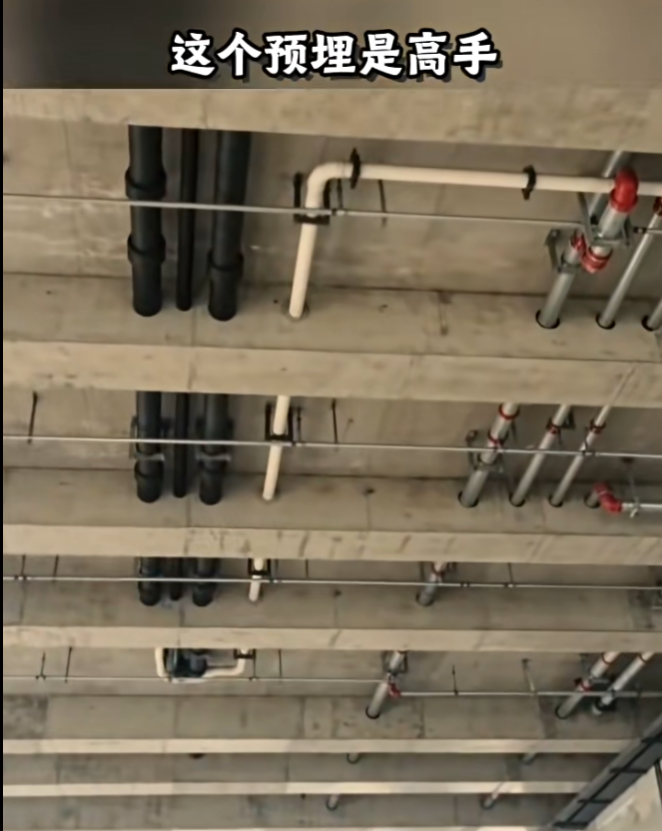

（3）卫生间、厨房、阳台等现浇楼板的管道穿楼板安装排水管时推荐采用成品止水节，即在主体结构楼板施工期间安装止水节，在楼板模板上，止水节管身一次性浇筑在结构楼板混凝士内。详见图图 2.12-1a、图 2.12-1b



《福建省住宅工程设计若于技术规定》闽建科(2018)4号
第四条 内墙面、楼地面防渗漏技术措施应符合下列规定:...
3   厕浴间等有防水要求的房间，穿楼板管道应预埋成品止水节（详见图3）。

随笔

2:管道敷设:管线穿墙体或楼板时，应采用隔声材料填充孔缝，

《建筑环境通用规范》GB55016-2021  2.2.3条管线穿有限声要求的墙体或楼板时，应采用密封隔声措施。

《建筑与市政工程防水通用规范》 GB55030-2022
第4.1.8.3、4.6.6条的要求4.1.8.3:穿墙管设置防水套管时，防水套管与穿墙管之间应密封。
4.6.6:室内工程的防水构造设计应符合下列规定:
1:地漏的管道根部应采取密封防水措施;
2:穿过楼板或墙体的管道套管与管道间应采用防水密封材料嵌填压实;
3:穿过楼板的防水套管应高出装饰层完成面，且高度不应小于20mm。

《建筑防火通用规范》GB55037-2022
6.3.4  管道在穿越防火墙、隔火隔墙、楼板和竖井井壁、建筑变形缝处的孔隙应采用防火封堵材料封堵。防火封堵组件的耐火性能不应低于防火分隔部位的耐火性能要求。和《建筑防火封堵应用技术
