《消防用镀锌镍钢管管道工程 技术规程》T/CECS 1819-2025

随笔

1  总则
1.0.1  为规范消防用镀锌镍钢管管道工程的设计、施工、验收和 维护，做到技术先进、安全可靠、经济合理、维护方便，保障工程质 量，制定本规程。

1.0.2  本规程适用于新建、改建和扩建的民用和工业建筑消防给  水管道工程中公称直径不大于DN300 镀锌镍钢管的设计、施工、 验收和维护。

1.0.3  消防用镀锌镍钢管管道工程的设计、施工、验收和维护，除 应符合本规程的规定外，尚应符合国家现行有关标准和现行中国 工程建设标准化协会有关标准的规定。

2  术语
2.0.1  镀锌镍钢带：将牌号Q235A  或 Q235B 的钢带浸泡在含有锌离子和镍离子的电解液中，采用镀锌镍工艺，内外镀层厚度为18μm～20μm  的 成品耐腐蚀钢带。

2.0.3  镀锌镍钢管：镀锌镍钢带经机械压延后呈圆形管状再采用高频电阻焊工艺 直缝焊接，并在加工过程中使用连续喷涂富锌漆工艺对焊缝做防 腐处理的管道。按照连接方式可分为双卡压连接管道和凸管抱箍 式连接管道。

2.0.4  镀锌镍管件：对基管进行切割、修边、压延，并采用电镀镀锌镍工艺，制得的 内外镀层厚度为18μm～20μm 管件。

2.0.5  双卡压式连接：管件承口端部有延伸直管段，在承插口凸包处设置“O”  型 密 封圈，采用专用卡压工具压紧密封圈两侧承口部位的连接方式。

2.0.6  凸管抱箍式连接：管接头由管本体和压块组合而成，整体呈圆周抱箍状，管本体 和压块内圆周面均有带弧面的内圆槽，管接头与管道的外凸环之 间嵌有密封圈，通过紧固扣锁紧管接头的连接方式。

3  材料
3.1.3  工程中采用的管材、管件应符合现行国家标准《钢管的验收、包装、标志和质量证明书》GB/T2102 规定的标志，并具备出 厂检验合格证、产品说明书等相关资料。

3.2.1  镀锌镍钢管管材基管应采用成品锌镍合金镀层钢板及钢 带直接加工，其化学成分应符合现行国家标准《连续电镀锌、锌镍 合金镀层钢板及钢带》GB/T15675的有关规定。

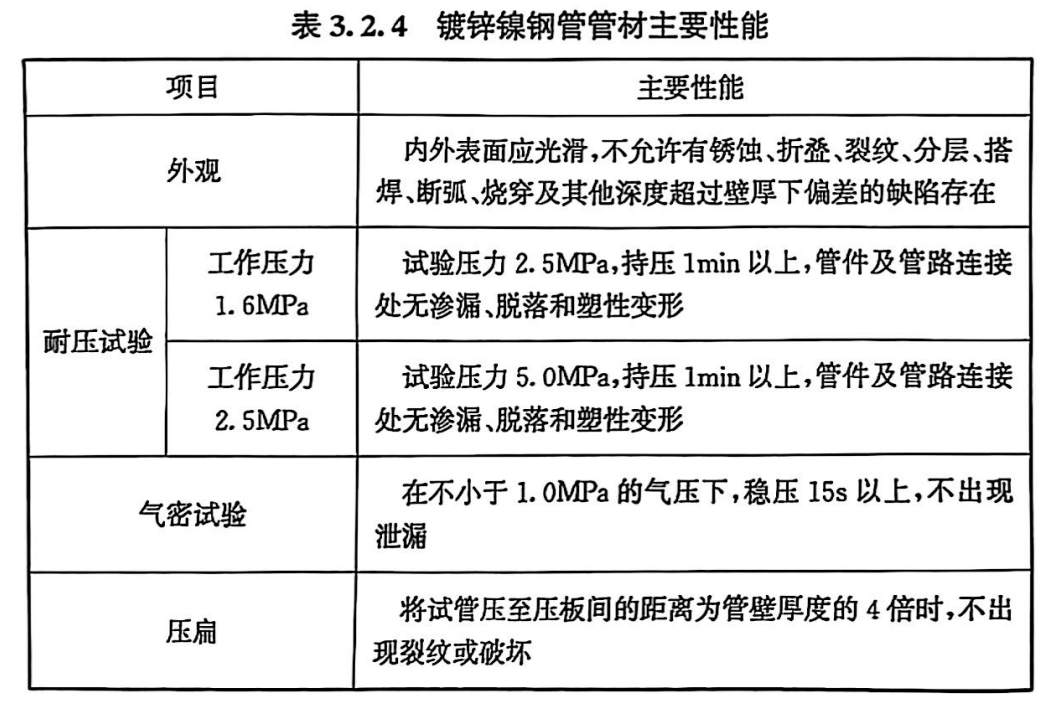

3.2.4   镀锌镍钢管管材的扩口、涡流探伤、液压实验、连接性能、 耐火性能应符合现行行业标准《压接式碳钢连接管材及管件》CJ/T433的有关规定，其余主要性能应符合表3.2.4的规定。


3.3.7 凸管抱箍式镀锌镍钢管件的规格尺寸，应符合本规程附录C 的规定。

4  设计
4.1 一般规定
4.1.1  镀锌镍钢管管道宜用于室内消火栓系统、自动喷水灭火系 统、水喷雾灭火系统、泡沫灭火系统等消防给水系统。

4.1.2  镀锌镍钢消防管道系统的工程设计，应符合现行国家标准 《消防给水及消火栓系统技术规范》GB50974、《自动喷水灭火系统设计规范》GB 50084、《水喷雾灭火系统技术规范》GB50219、 《泡沫灭火系统技术标准》GB50151的有关规定。

4.1.3  镀锌镍钢管管道系统的工作压力不应大于2.5MPa。

4.2  管道工程

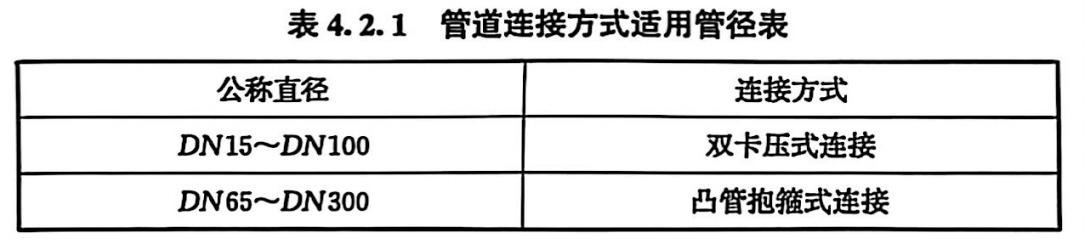

4.2.1  管道系统连接应安全可靠，保障消防给水管道的正常使用，并宜符合表4.2.1的规定。


4.2.2  管道宜采用明装或非嵌墙暗装方式，不应浇注在钢筋混凝 土梁、板、柱内。

4.2.3  架空敷设的管道应设置在环境温度不低于5℃的区域，当 环境温度低于5℃时，应采取防冻保温措施。

4.2.4  管道宜在无腐蚀介质的环境中敷设，当不可避免时应采取 有效的防腐措施。管道与其他金属材料的管道、管件和附件相连 接时，应有防止电化学腐蚀的措施。

4.2.5  管道与设备、阀门、喷头、消火栓、仪表连接，或与其他管材 连接时，应采用专用转换接头。

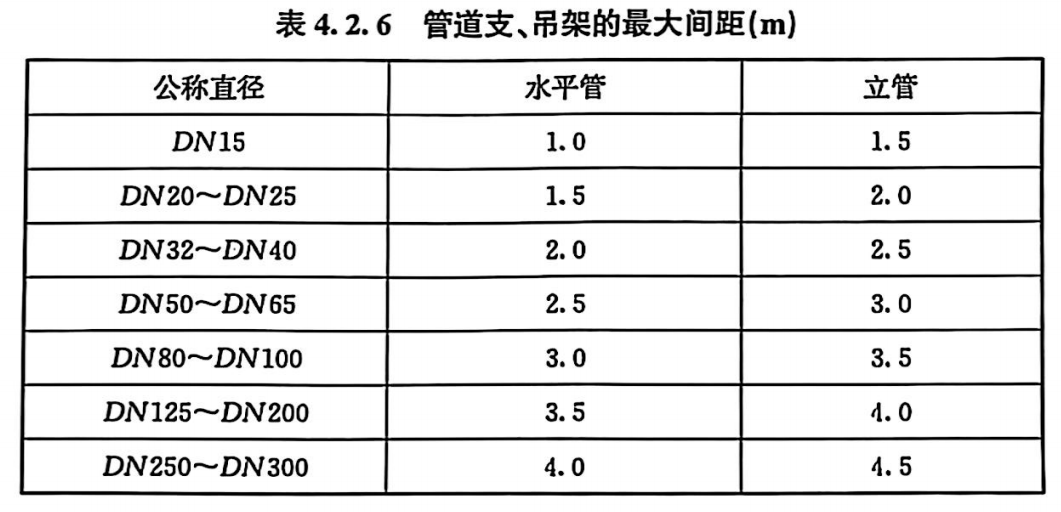

4.2.6  镀锌镍钢管管道支、吊架的最大安装间距，可按表4.2.6 确定。


4.2.7  镀锌镍钢管管道工程中固定支架或防晃支架设置应符合 下列规定：
1    配水管宜在中点设一个防晃支架，但当管径小于 DN50 时可不设；
2  配水干管及配水管，配水支管的长度超过15m, 每 1 5m 长 度内应至少设1个防晃支架，但当管径不大于DN40   可不设；
3  管径大于DN50  的管道拐弯、三通及四通位置处应设1 个防晃支架；
4  防晃支架的强度，应满足管道、配件及管内水的重量再加 50%的水平方向推力时不损坏或不产生永久变形；当管道穿梁安 装时，管道应采用紧固件固定于混凝土结构上。

4.2.8  镀锌镍钢管管道贯穿具有耐火性能要求的建筑结构或构 件时应加设套管，套管长度不应小于墙体厚度，或应高出楼面或地  面 5 0mm; 套管与管道的间隙应采用阻燃密实材料和防水油膏填 实，管道的接口不应位于套管内。当有贯穿孔口的环形间隙时，应
