室内消火栓保护半径

随笔

《消防给水及消火栓系统技术规范》GB50974-2014
7.4.2 室内消火栓的配置应符合下列要求：...
2 应配置公称直径65有内衬里的消防水带，长度不宜超过25.0m；消防软管卷盘应配置内径不小于ф19的消防软管，其长度宜为30.0m；轻便水龙应配置公称直径25有内衬里的消防水带，长度宜为30.0m；...

7.4.6 室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水柱同时达到任何部位的要求，但建筑高度小于或等于24.0m 且体积小于或等于5000m3的多层仓库、建筑高度小于或等于54m且每单元设置一部疏散楼梯的住宅，以及本规范表3.5.2中规定可采用1支消防水枪的场所，可采用1支消防水枪的1股充实水柱到达室内任何部位。
【条文说明】现行国家标准《建筑设计防火规范》GB50016-2006条文说明解析根据扑救初期火灾使用水枪数量与灭火效果统计，在火场出1支水枪时的灭火控制率为40%，同时出2支水枪时的灭火控制率可达65%，本次规范制订，规范组最新调查消防部队加强第一出动，第一出动灭火成功率在95%以上，说明我国目前消防部队作战能力有极大的提高，第一出动一般使用水枪数量为2支，为此规定2股水柱同时到达。并规定了小规模建筑可适当放宽的要求。

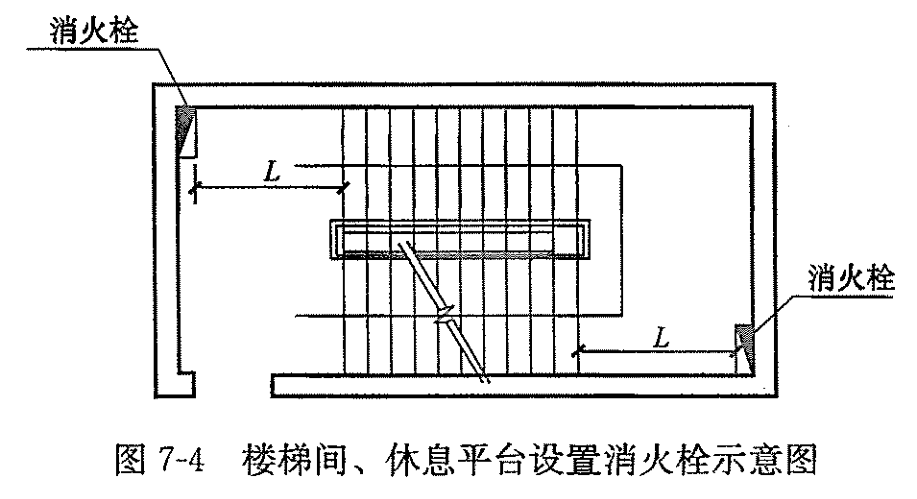

    本规范允许室内DN65消火栓设置在楼梯间或楼梯间休息平台，目的是保护消防队员，火灾时楼梯间是半室外安全空间，消防队员在此接消防水龙带和水枪的时候是安全的，另外在楼梯间设置消火栓的位置不变，便于消防队员在火灾时找到。国际上大部分国家允许室内消火栓设置在楼梯间或楼梯间休息平台，美国等国家SN65的消火栓仅设置在楼梯间内，而且不配置水龙带和水枪，目的是给消防队员使用。
    设置在楼梯间及其休息平台等安全区域的消火栓仅应与一层视为同一平面。

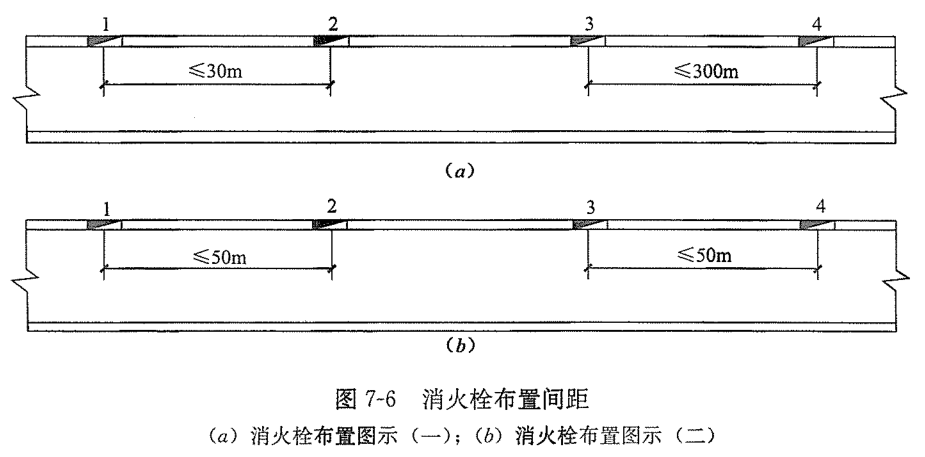

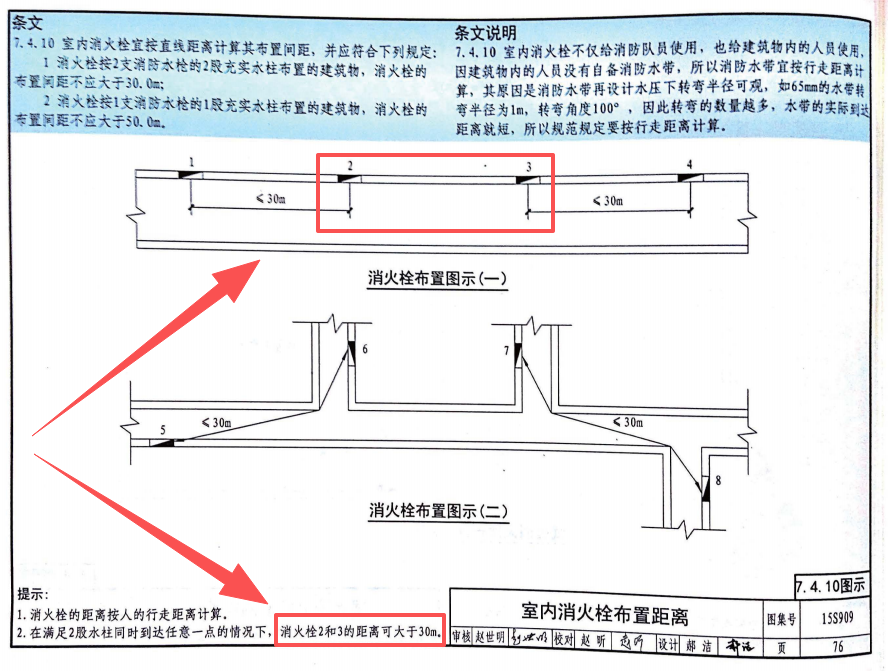

7.4.10 室内消火栓宜按直线距离计算其布置间距，并应符合下列规定：
    1 消火栓按2支消防水枪的2股充实水柱布置的建筑物，消火栓的布置间距不应大于30.0m；
    2 消火栓按1支消防水枪的1股充实水柱布置的建筑物，消火栓的布置间距不应大于50.0m。
【条文说明】室内消火栓不仅给消防队员使用，也给建筑物内的人员使用，因建筑物内的人员没有自备消防水带，所以消防水带宜按行走距离计算，其原因是消防水带在设计水压下转弯半径可观，如65mm的水带转弯半径为1m，转弯角度100°，因此转弯的数量越多，水带的实际到达距离就短，所以本规范规定要按行走距离计算。

7.4.12  室内消火栓栓口压力和消防水枪充实水柱，应符合下列规定：...
2  高层建筑、厂房、库房和室内净空高度超过 8m的民用建筑等场所的消火栓栓口动压不应小于0.35MPa，且消防防水枪充实水柱应按 13m计算；其他场所，消火栓栓口动压不应小于 0.25MPa，且消防水枪充实水柱应按 10m计算。
【条文说明】本条规定了消火栓栓口压力技术参数。
    1 室内消火栓一般配置直流水枪，水枪反作用力如果超过200N，一名消防队员难以掌握进行扑救。DN65消火栓口水压如大于0.50MPa，水枪反作用力将超过220N，故本款提出消火栓口动压不应大于0.50MPa，如果栓口压力大于0.70MPa，水枪反作用力将大于350N，两名消防队员也难以掌握进行灭火。因此，消火栓栓口水压若大于0.70MPa必须采取减压措施，一般采用减压阀、减压稳压消火栓、减压孔板等。
    2 目前国际上大部分国家仅规定消火栓栓口压力，一般不计算充实水柱长度，本规范制订时考虑国际惯例与我国工程实践相结合，给出相关的参数。日本规定1号消火栓（公称直径50相当于我国DN50）栓口压力为0.17MPa～0.70MPa，2号消火栓（公称直径32）栓口压力为0.25MPa～0.70MPa；美国规定65mm消火栓栓口压力为0.70MPa，25mm消火栓栓口压力为0.45MPa；南非规定消火栓的栓口压力为0.25MPa。
    消火栓栓口所需水压按下式计算：Hxh=Hg+hd+Hk
    式中：Hxh——消火栓栓口的压力（MPa）；
    Hg——水枪喷嘴处的压力（MPa）；
    hd——水带的水头损失（MPa）；
    Hk——消火栓栓口水头损失，可按0.02MPa计算。
    高层建筑、高架库房、厂房和室内净空高度超过8m的民用建筑，配置DN65消火栓、65mm麻质水带25m长、19mm喷嘴水枪充实水柱按13m时，水枪喷嘴流量5.4L/S，Hg为0.185MPa；水带水头损失hd为0.046MPa；计算得到消火栓栓口压力Hxh 为0.251MPa，考虑到其他因素规定消火栓栓口动压不得低于0.35MPa。
    室内消火栓出水量不应小于5L/s，充实水柱应为11.5m。当配置条件与上款相同时，计算得到消火栓栓口压力Hxh 为0.21MPa。故规定其他建筑消火栓栓口动压不得低于0.25MPa。

《水消规GB50974-2014实施指南（修）》 10.2.1条，190-191页
10.2.1 室内消火栓的保护半径可按下式计算：R0=k3*Ld+Ls
   式中：R0——消火栓保护半径（m）；
            k3——消防水带弯曲折减系数，宜根据消防水带转弯数量取0.8～0.9；
            Ld——消防水带长度（m）；
            Ls——水枪充实水柱长度在平面上的投影长度。按水枪倾角为45°时计算，取0.71Sk（m）；
            Sk——水枪充实水柱长度，按本规范第7.4.12条第2款和第7.4.16条第2款的规定取值（m）。
【条文说明】消火栓的计算涉及栓口压力、充实水柱等有关数据计算，基本数据基本固定，所以目前国际上发达国家基本都简化为栓口压力，见本规范第7.4.12条条文说明，因此规范仅提供消火栓保护半径的计算。
    65mm直径的水龙带转弯半径为1m，火灾时从消火栓到起火地点，建筑物可能有很多转弯，造成水龙带无法按直线敷设，而是波浪式敷设，于是水龙带的有效敷设距离会降低，转弯越多，造成的降低越多，因此规定宜根据转弯数量来确定系数，规定可取0.8～0.9。
【要点说明】本条给出了室内消火栓的保护半径计算公式。
1)  室内消火栓的保护半径由两个部分构成：消防水龙带有效长度和水枪充实水柱长度在平面上的投影长度。...
2）室内消火栓的保护半径计算值
高层建筑、厂房、库房和室内净空高度超过8m的民用建筑等场所，水龙带有效长度20~22.5m，室内消火栓保护半径29.23~31.73m ；
其他场所，水龙带有效长度20~22.5m，室内消火栓保护半径27.1~29.60m ；
城市交通隧道，水龙带有效长度20~22.5m，室内消火栓保护半径29.23~31.73m ；

闽2025-04 《福建省房屋建筑工程消防设计技术审查疑难问题解答2025》
2.2.19  要求2股充实水柱到达室内任何部位的住宅建筑，公共部位设置的消火栓有一股水柱能到达，另一支消火栓拉到住宅内最远卫生间门的行走距离超过了22.5m，是否可行？
答：考虑到住宅户内隔墙较多，操作空间狭小，对于住宅（含底层商业服务网点）内面积小于5m2的卫生间，应保证至少一条消防水龙带到达卫生间门口，另一支消防水枪的充实水柱覆盖卫生间即可。
