干式消防竖管/ 干式消火栓系统的设置要求

随笔

《建筑设计防火规范》GB50016-2014（2018年版）【条文】
8.2.1（原强） 下列建筑或场所应设置室内消火栓系统：...
注：建筑高度不大于27m的住宅建筑，设置室内消火栓系统确有困难时，可只设置干式消防竖管和不带消火栓箱的DN65的室内消火栓。
【条文说明】...住宅建筑的室内消火栓可以根据地区气候、水源等情况设置干式消防竖管或湿式室内消火栓系统。干式消防竖管平时无水，着火后由消防车通过设置在首层外墙上的接口向室内干式消防竖管输水，消防员自带水龙带驳接室内消防给水竖管的消火栓口进行取水灭火。如能设置湿式室内消火栓系统，则要尽量采用湿式系统。当住宅建筑中的楼梯间位置不靠外墙时，应采用管道与干式消防竖管连接。干式竖管的管径宜采用80mm，消火栓口径应采用 65mm。

12 城市交通隧道
12.2.2 消防给水系统的设置应符合下列规定：
    1 消防水源和供水管网应符合国家现行有关标准的规定。
    2 消防用水量应按隧道的火灾延续时间和隧道全线同一时间发生一次火灾计算确定。一、二类隧道的火灾延续时间不应小于3.0h；三类隧道，不应小于2.0h。
    3 隧道内的消防用水量应按同时开启所有灭火设施的用水量之和计算。
    4 隧道内宜设置独立的消防给水系统。严寒和寒冷地区的消防给水管道及室外消火栓应采取防冻措施；当采用干式给水系统时，应在管网的最高部位设置自动排气阀，管道的充水时间不宜大于90s。
    5 隧道内的消火栓用水量不应小于20L/s，隧道外的消火栓用水量不应小于30L/s。对于长度小于1000m的三类隧道，隧道内、外的消火栓用水量可分别为10L/s和20L/s。
    6 管道内的消防供水压力应保证用水量达到最大时，最不利点处的水枪充实水柱不小于10.0m。消火栓栓口处的出水压力大于0.5MPa时，应设置减压设施。
    7 在隧道出入口处应设置消防水泵接合器和室外消火栓。
    8 隧道内消火栓的间距不应大于50m，消火栓的栓口距地面高度宜为1.1m。
    9 设置消防水泵供水设施的隧道，应在消火栓箱内设置消防水泵启动按钮。
    10 应在隧道单侧设置室内消火栓箱，消火栓箱内应配置1支喷嘴口径19mm的水枪、1盘长25m、直径65mm的水带，并宜配置消防软管卷盘。

《消防给水及消火栓系统技术规范》GB50974-2014【条文】
2.1.10 干式消火栓系统    平时配水管网内不充水，火灾时向配水管网充水的消火栓系统。

3.5.2 建筑物室内消火栓设计流量不应小于表3.5.2的规定。
2 消防软管卷盘、轻便消防水龙及多层住宅楼梯间中的干式消防竖管，其消火栓设计流量可不计入室内消防给水设计流量；

7.1.2（原强，废止） 室内环境温度不低于4℃，且不高于70℃的场所，应采用湿式室内消火栓系统。

7.1.3 室内环境温度低于4℃或高于70℃的场所，宜采用干式消火栓系统。
【条文说明】7.1.2、7.1.3 第7.1.2条为强制性条文，必须严格执行。室内环境温度经常低于4℃的场所会使管内充水出现冰冻的危险，高于70℃的场所会使管内充水汽化加剧，有破坏管道及附件的危险，另外结冰和汽化都会降低管道的供水能力，导致灭火能力的降低或消失，故以此温度作为选择湿式消火栓系统或干式消火栓系统的环境温度条件。

7.1.4 建筑高度不大于27m的多层住宅建筑设置室内湿式消火栓系统确有困难时，可设置干式消防竖管。
《水消规GB50974-2014实施指南》【要点说明】本条对多层住宅建筑设置干式系统作出规定，设置条件需满足: 一是多层住宅建筑，二是设置室内湿式消火检系统确有困难(楼梯间防冻有困难)。干式竖管的设置方法详见 7.4.13 条。

7.1.5 严寒、寒冷等冬季结冰地区城市隧道及其他构筑物的消火栓系统，应采取防冻措施，并宜采用干式消火栓系统和干式室外消火栓。

7.1.6 干式消火栓系统的充水时间不应大于5min，并应符合下列规定：
    1 在供水干管上宜设干式报警阀、雨淋阀或电磁阀、电动阀等快速启闭装置；当采用电动阀时开启时间不应超过30s；
    2 当采用雨淋阀、电磁阀和电动阀时，在消火栓箱处应设置直接开启快速启闭装置的手动按钮；
    3 在系统管道的最高处应设置快速排气阀。
【条文说明】干式消火栓系统因为其内充满空气，打开消火栓后先要排气，然后才能出水，因出水滞后而影响灭火，所以本次规范规定了充水时间。现行国家标准《建筑设计防火规范》GB 50016-2006和《高层民用建筑设计防火规范》GB50045-95等规范对于干式系统没有充水时间的规定，但现行国家标准《建筑设计防火规范》GB50016-2006第12.2.2条第3款干式系统充水时间不应大于90s，该参数过小，致使隧道内的干式系统要分成若干子系统，造成管道系统复杂，投资增加。发达国家的标准有10min和3min的充水规定，本次规范综合考虑确定为5min。
    当干式消火栓系统采用干式报警阀时如同干式自动喷水灭火系统，当采用雨淋阀时为半自动系统，采用雨淋阀和干式报警阀的目的是为了接通或切断向消火栓管道系统的供水，并通过压力开关向消防控制室报警。为使干式系统快速充水转换成湿式系统，在系统管道的最高处设置自动快速排气阀。有时干式系统也采用电磁阀和电动阀，电磁阀的启动及时，应采用弹簧非浸泡在水中型式，失电开启型，且应有紧急断电启动按钮；电动阀启动时间长，并与配置电机相关，本条规定启动时间不应超过30s，以提高可靠性。

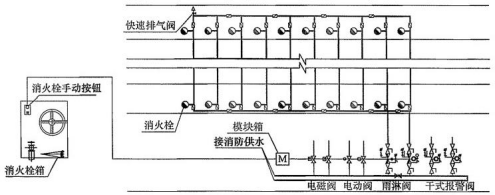

《水消规GB50974-2014 实施指南（修）》，128页，【要点说明】本条对干式系统的充水时间作出规定。干式系统由于要充水而导致灭火滞后，因此对充水时间应予限制。对于干式消火栓系统充水时间的要求，实际上是对系统管网规模和系统排气能力提出要求。设计中根据充水时间和管道充水速度确定系统规模；根据系统规模选择不同排气能力的排气阀。为便于充水，加快速度，缩短时间，可采取相应措施：设快速启闭装置(雨淋阀或消防电气启动阀)、在消火栓箱设直接开启雨淋阀的手动按钮、管道的最高处应设快速排气阀。当采用电动阀时，电动阀开启时间不超过30s,现在售产品不是所有的电动阀都能满足30s开启时间，特别是比较大的阀门比较难满足，如设计中采用需标明要求。干式消火栓系统示意见图7-1:


7.4.13 建筑高度不大于27m的住宅，当设置消火栓时，可采用干式消防竖管，并应符合下列规定：
    1 干式消防竖管宜设置在楼梯间休息平台，且仅应配置消火栓栓口；
    2 干式消防竖管应设置消防车供水接口；
    3 消防车供水接口应设置在首层便于消防车接近和安全的地点；
    4 竖管顶端应设置自动排气阀。

11.0.19 消火栓按钮不宜作为直接启动消防水泵的开关，但可作为发出报警信号的开关或启动干式消火栓系统的快速启闭装置等。

12.4.1 消防给水及消火栓系统试压和冲洗应符合下列要求：
    1（原强） 管网安装完毕后，应对其进行强度试验、冲洗和严密性试验；
    2 强度试验和严密性试验宜用水进行。干式消火栓系统应做水压试验和气压试验；...

12.4.14 干式消火栓系统管网冲洗结束，管网内水排除干净后，宜采用压缩空气吹干。
    检查数量：全数检查。
    检查方法：直观检查。

13.1.1 消防给水及消火栓系统调试应在系统施工完成后进行，并应具备下列条件：...
5 湿式消火栓系统管网内已充满水，手动干式、干式消火栓系统管网内的气压符合设计要求；...

13.1.6 干式消火栓系统快速启闭装置调试应符合下列要求：
    1 干式消火栓系统调试时，开启系统试验阀或按下消火栓按钮，干式消火栓系统快速启闭装置的启动时间、系统启动压力、水流到试验装置出口所需时间，均应符合设计要求；
    2 快速启闭装置后的管道容积应符合设计要求，并应满足充水时间的要求；
    3 干式报警阀在充气压力下降到设定值时应能及时启动；
    4 干式报警阀充气系统在设定低压点时应启动，在设定高压点时应停止充气，当压力低于设定低压点时应报警；
    5 干式报警阀当设有加速排气器时，应验证其可靠工作。
    检查数量：全数检查。
    检查方法：使用压力表、秒表、声强计和直观检查。

13.1.11 联锁试验应符合下列要求，并应按本规范表C.0.4的要求进行记录：
    1 干式消火栓系统联锁试验，当打开1个消火栓或模拟1个消火栓的排气量排气时，干式报警阀（电动阀/电磁阀）应及时启动，压力开关应发出信号或联锁启动消防防水泵，水力警铃动作应发出机械报警信号；
    2 消防给水系统的试验管放水时，管网压力应持续降低，消防水泵出水干管上压力开关应能自动启动消防水泵；消防给水系统的试验管放水或高位消防水箱排水管放水时，高位消防水箱出水管上的流量开关应动作，且应能自动启动消防水泵；...

13.2.11 干式消火栓系统报警阀组的验收应符合下列要求：
    1 报警阀组的各组件应符合产品标准要求；
    2 打开系统流量压力检测装置放水阀，测试的流量、压力应符合设计要求；
    3 水力警铃的设置位置应正确。测试时，水力警铃喷嘴处压力不应小于0.05MPa，且距水力警铃 3m远处警铃声声强不应小于70dB；
    4 打开手动试水阀动作应可靠；
    5 控制阀均应锁定在常开位置；
    6 与空气压缩机或火灾自动报警系统的联锁控制，应符合设计要求。
    检查数量：全数检查。
    检查方法：直观检查。
