《低压流体输送用焊接钢管》GB/T 3091-2025（2025-1001施）

随笔

【链接2】

1 范围
    本文件规定了低压流体输送用焊接钢管的订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志、贮存及质量证明书。
    本文件适用于水、空气、蒸汽和燃气等低压流体输送用直缝高频电焊（HFW）钢管、直缝埋弧焊（SAWL）钢管和螺旋缝埋弧焊（SAWH）钢管，及其镀锌后的钢管（以下简称“钢管”）。

2 规范性引用文件
3 术语和定义
4 订货内容
按本文件订购钢管的合同或订单应至少包括下列内容：
    a）本文件编号；
    b）产品名称；
    c）钢的牌号（含质量等级）；
    d）订购的数量（总重量或总长度）；
    e）尺寸规格（公称外径x公称壁厚，单位为毫米）；
    f）长度；
    g）制造方法；
    h）镀锌层重量要求（适用时）；
    i）其他要求。

5 尺寸、外形、重量及允许偏差

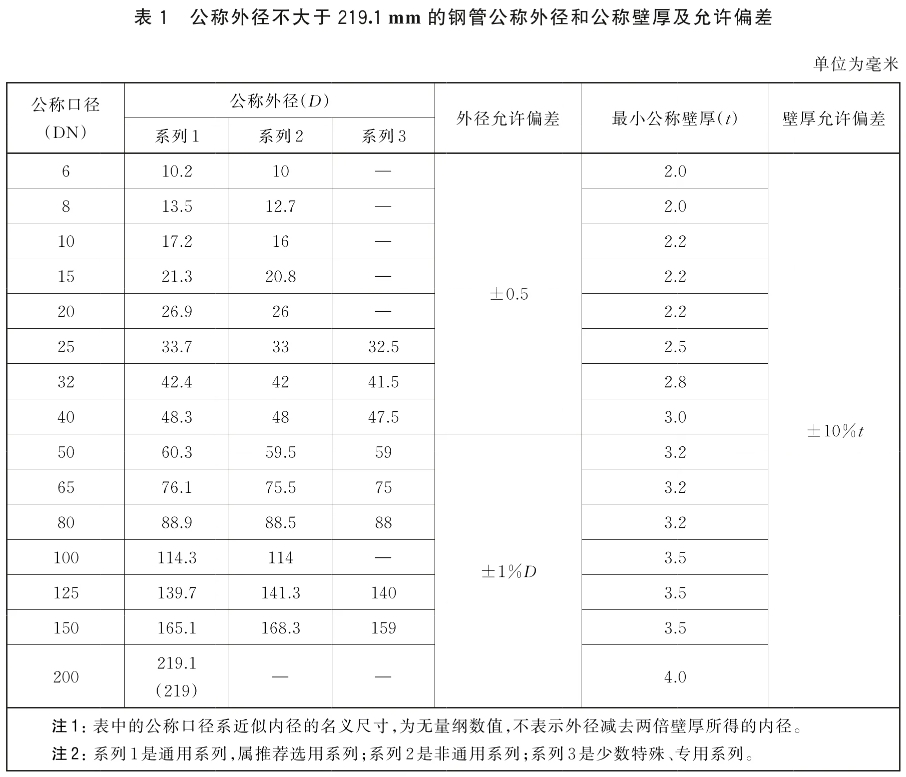

5.1.1 钢管按公称外径（D）和公称壁厚（t）交货。公称外径不大于219.1mm的钢管（不含管端采用螺纹或沟槽连接的钢管），其公称外径和公称壁厚及允许偏差应符合表1的规定。

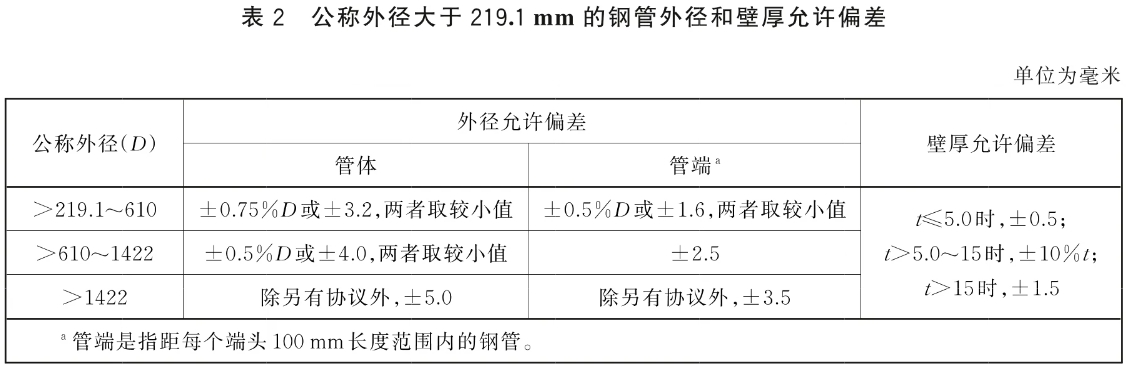

5.1.2 公称外径大于219.1mm的钢管，其公称外径和公称壁厚应符合GB/T 17395的规定，公称外径和公称壁厚的允许偏差应符合表2的规定。


5.1.3 管端采用螺纹或沟槽连接的钢管，其公称外径和公称壁厚参见附录A，外径和壁厚的允许偏差应符合表1的规定。

5.1.4 根据需方要求，经供需双方协商，并在合同中注明，钢管可按公称口径和公称壁厚交货，也可供应表1和表2规定以外公称外径和公称壁厚及允许偏差的钢管。

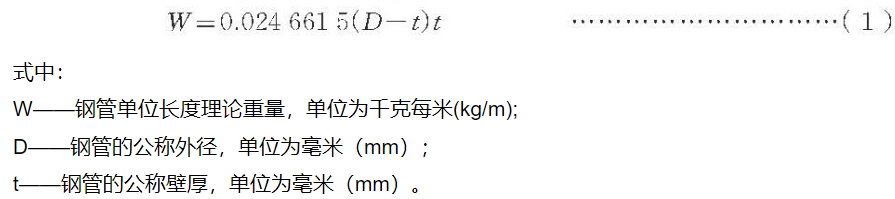

5.4.2 钢管的理论重量按公式（1）计算（钢的密度按7.85kg／dm³）。

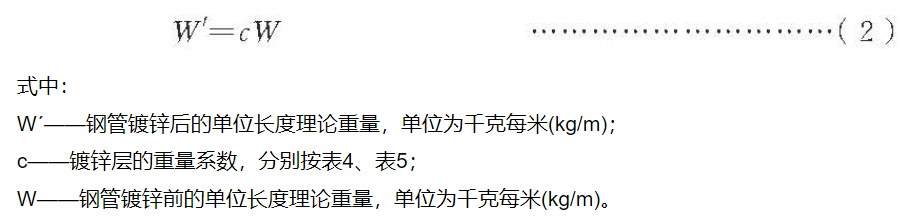

5.4.3 钢管镀锌后单位长度理论重量按公式（2）计算。


6 技术要求
6.10 镀锌钢管
6.10.1 镀锌方法    镀锌钢管应采用热浸法镀锌。

6.10.2 镀锌层重量
6.10.2.1 镀锌钢管应测量镀锌层重量。钢管内外表面镀锌层单位面积总重量应不小于300g/㎡。
6.10.2.2 根据需方要求，经供需双方协商，并在合同中注明，供方可供应内外表面镀锌层单位面积总重量不小于500g/㎡的镀锌钢管。

6.10.3 镀锌层均匀性
    镀锌钢管应进行镀锌层均匀性试验。试验时，试样（焊缝处除外）在硫酸铜溶液中连续浸渍5次应不变红（镀铜色）。

6.10.4 镀锌层附着力
6.10.4.1 公称外径不大于60.3mm的钢管镀锌后应采用弯曲试验进行镀锌层附着力检验。试验时，弯曲试样应不带填充物，弯曲半径应为钢管外径的8倍，弯曲角度应为90°，焊缝应位于与弯曲平面呈90°（即弯曲中性线）的位置。试验后，试样不应出现镀锌层剥落现象。
6.10.4.2 公称外径大于60.3mm且不大于600mm的钢管镀锌后应采用压扁试验进行镀锌层附着力检验。压扁试验按工艺性能压扁试验的要求［见6.6.2b）］，试验后试样不应出现镀锌层剥落现象。
6.10.4.3 公称外径大于600mm的钢管，其附着力要求由供需双方协商确定。

6.10.5 镀锌层表面质量
6.10.5.1 钢管的内外表面镀锌层应完整，不应有未镀上锌的黑斑和气泡存在，允许有不大的粗糙面和局部的锌瘤存在。
6.10.5.2 镀锌后钢管表面可进行钝化处理。

6.10.6 镀锌前检验
    镀锌钢管应在镀锌前对焊接钢管的尺寸、外形、表面、力学性能和工艺性能进行检验，其结果应符合本文件的相关规定。

7 试验方法
8 检验规则

附录A（资料性） 管端用螺纹和沟槽连接的钢管尺寸

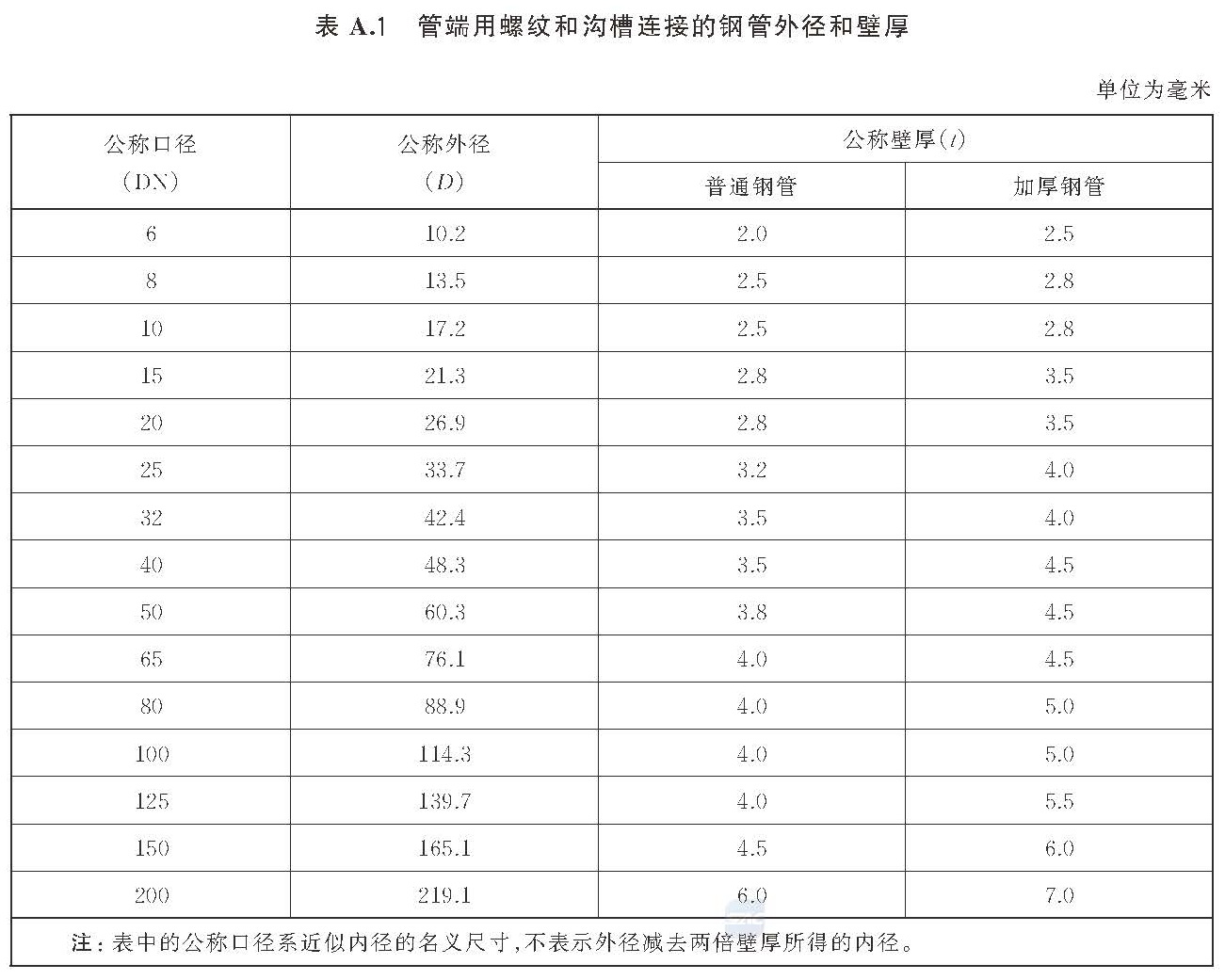

管端用螺纹和沟槽连接的钢管尺寸参见表A.1。（表A.1 管端用螺纹和沟槽连接的钢管外径和壁厚）

随笔

以下内容为《低压流体输送用焊接钢管》GB/T 3091-2015版本（废止）
4 尺寸、外形和重量
4.1.1  外径(D)不大于219.1mm的钢管按公称口径(DN)和公称壁厚(t)交货，其公称口径和公称壁厚应符合表1的规定。其中管端用螺纹或沟槽连接的钢管尺寸参见附录A。

5 技术要求
5.9 镀锌层
5.9.1 镀锌方法      钢管镀锌应采用热浸镀锌法。

5.9.2 镀锌层的重量测定
5.9.2.1  镀锌钢管应测量锌层重量。钢管内外表面镀锌层单位面积总重量应不小于300g/㎡。
5.9.2.2  根据需方要求，经供需双方协商，并在合同中注明，供方可供应内外表面镀锌层单位面积总重量不小于500g/㎡的镀锌钢管。按镀锌层单位面积总重量500g/㎡交货时，允许其中一个试样的镀锌层总重量小于500g/㎡，但不小于480g/㎡。

附录A （资料性附录） 管端用螺纹和沟槽连接的钢管尺寸

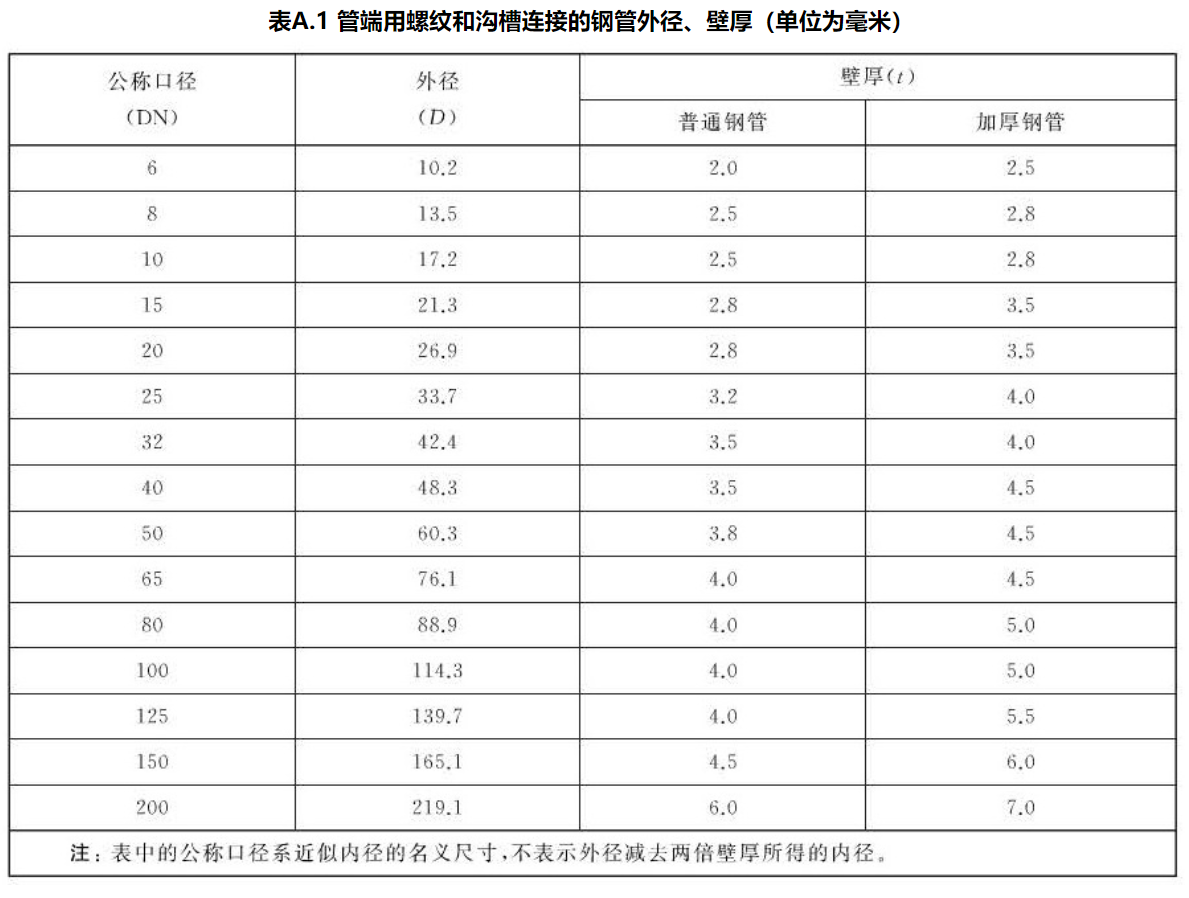

附录A.1： 管端用螺纹和沟槽连接的钢管外径、壁厚
